클라우드 환경에서 분산처리를 위한 아키텍처를 설계한다면, AWS 의 Load Balancer 를 이용해볼 수 있다.
Amazon Web Service 가 Provisioning 하는 Load Balancer 는 ELB(Elastic Load Banacing) 서비스라 하며, 기본적으로 Logging, Cloud Watch 를 통한 지표, 장애 복구, Health Check 와 같은 기능들을 제공한다.
ELB 서비스의 종류로는 2019년 8월 기준으로 3가지 종류가 있다.
(1) Classic Load Balancer
가장 기본적인 형태이자 초기에 프로비저닝되던 서비스로, 포스팅 등에 나오는 설명에 단순히 ELB 라고 나와있으면 Classic Load Balancer 를 말하는 경우가 많다.
L4 계층부터 L7 계층 까지 포괄적인 로드밸런싱이 가능하며, 따라서 TCP, SSL, HTTP, HTTPS 등 다양한 형태의 프로토콜을 수용할 수 있고 Sticky Session 등의 기능도 제공해준다.
특징적으로 Classic Load Balancer 는 Health Check 를 할 때, HTTP 의 경우 /index.html 경로를 참조한다.
즉, 웹서버 인스턴스의 경로에 /index.html 가 포함되어있지 않다면(404) Health Check 를 실패한다는 뜻이다...
따라서 이럴 때에는 Health Check 를 위한 프로토콜만 TCP 로 바꾸고 포트만 80 으로 체크하게 하는 방법이 있다.
중요한 특징으로... CLB 는 로드밸런서가 url 하나를 가질 수 있다. 즉, CLB 로 매핑되어있는 인스턴스들은 무조건 하나의 URL 을 통해 접근하게 된다.
(2) Application Load Balancer
Classic Load Balancer 이후 출시된 서비스로 HTTP 및 HTTPS 트래픽 로드밸런싱에 최적화되어있다.
L7 계층에서 작동하며 Micro Service Architecture 와 같은 Modern 환경을 겨냥한 많은 강점들이 있는데, WebSocket 이나 HTTP/1.1 이상의 프로토콜에 대한 지원, 향상된 라우팅 정책과 사용자의 인증 까지도 지원을 해준다.
웹서비스를 목적으로 한다면 기존 Classic Load Balancer 가 갖고 있던 장점 이상의 강점들을 많이 포함하고 있다.
단 L7 계층에서 작동하기 때문에 TCP 등에 대한 밸런싱은 지원되지 않는다.
직접 사용해서 구축 할때에 Classic Load Balancer 에 비해 좀 더 구축이 편하고 웹서버 밸런싱에 있어서는 확실히 다양한 옵션이 있다. Health Check 경로 또한 지정할 수 있으며, 기본이 / 로 정해져있다.
CLB와 다르게 ALB 는 host-based Routing 과 path-based Routing 을 지원한다. Content Based Routing 이라고도 하며 ALB 에 연결된 인스턴스들은 여러개의 URL 과 path 를 가질 수 있다.
(3) Network Load Balancer
Load Balancer 중 성능적으로 최적의 로드밸런싱을 지원한다. TCP, UDP 등의 서버를 구축할 때 해당 프로토콜 들에 대해 굉장히 낮은 지연 시간으로 최적의 성능을 보여준다고 한다.
사용해본적이 없는데... 사용해본다면 좀 더 포스팅 내용을 보강해야겠다.
로드밸런서에 EIP 를 직접 붙일 수는 없고, 필요하다면 DNS 의 도메인 네임 대신 CNAME 을 사용하거나 Route53 서비스와 같이 사용해야 한다. 그 이유는... ELB 역시 서버이기 때문에, 부하 상황에서 오동작의 위험이 있고 그에 따라 자체적으로 Scale In - Scale Out 을 수행하기 때문이다. (즉, IP 를 지정할 서버가 한대가 아니게 될 수 있다.)
또한, ELB 는 Multi-AZ 환경에서 "내부적으로는" 각 Availability Zone 별로 구성된다. 이 때 트래픽의 분배는 AZ 당 ELB 사정에 맞게 분배되므로... Multi AZ 환경에서는 각 Availability Zone 별 인스턴스의 숫자를 동일하게 맞춰주는 것이 좋다. (동일하게 맞추지 않으면 특정 Zone 의 인스턴스들에 트래픽이 몰릴 수 있다.)

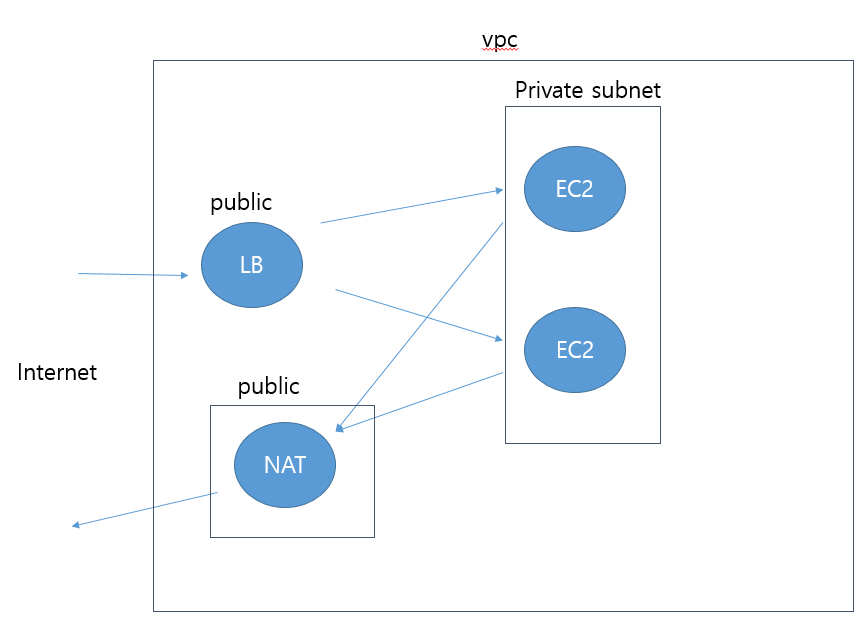

로드밸런서를 통해 Cloud 환경에서 아키텍처를 설계할 때에는 Private Subnet 들에 EC2 인스턴스들을 배치해둔 상태에서, ELB로 트래픽을 연결할 수 있도록 인스턴스들을 연결시켜주고, Public 영역에 위치시켜 놓는 식으로 구성을 한다.
혹은, ELB 자체는 VPC 내부에 형성시켜 두고, ELB로 들어온 트래픽을 Private Subnet 으로 전개시켜주며, 인터넷에 연결을 위한 Public NAT 를 두고 출력을 해당 NAT 를 거치게 하는 방식도 있다.
변경관리 및 자동화, 이벤트 응답, 일상적인 운영의 성공적인 관리 와 같은 항목들이 고려되어야 한다.
Operational Excellence 를 위한 다음과 같은 원칙들이 있다.
- Perform operations as code : Cloud 환경에서도 일반 어플리케이션 코드를 만들 때처럼 작업의 프로시저와 이벤트에 대한 동작을 구현해야 한다. 휴먼 에러를 배제하고 이벤트 중심으로 구동되게끔 설계해야 한다.
- Annotate documentation : 매빌드 이후에 Document 를 만들도록 자동화시키는 것이 중요하다. Cloud 환경에서는 documentation 을 자동화시킬 수 있다.
- Make frequent, small, reversible changes : Component 들의 주기적 업데이트를 가능하게 하고, 실패 시 Rollback 이 가능해야 한다.
- Refine operations procedures frequently : 주기적으로 프로세스를 향상시킬 방법을 고안해야 한다.
- Anticipate failure : 프로세스가 실패로 이어질 상황을 시뮬레이션 해보는 것이 필요하다.
- Learn from all operational failures : Operation failure 에 대해 정리하고 학습해야 한다.
* Operational Excellence 를 위해 AWS Config 를 통해 테스트를 준비하고, Amazon CloudWatch 를 통해 모니터링하며, Amazon ES(Elastic Search Service) 를 통해 로그를 분석하는 것이 좋다.
2. 보안(Security)
정보 및 시스템을 보호하는 중점가치이다.
데이터 기밀성 및 무결성, 권한 관리를 통한 사용자 작업 식별 및 관리, 시스템 보호와 보안 이벤트 제어와 같은 항목들이 고려되어야 한다.
Security 요소를 위해 다음과 같은 원칙들이 있다.
- Implement a strong identity foundation : 최소 권한의 원칙과 의무에 대한 권한을 AWS Resources단위로 부여한다.
- Enable traceability : 모든 동작은 모니터링과 알람이 가능하게끔 해야한다. 로그 시스템을 통합시켜놓음으로써 자동화가 가능하다.
- Apply security at all layers : 모든 계층에 보안 요소를 포함시킨다. (edge network, VPC, subnet, Load Balancer, instances, OS, application)
- Automate security best practices : Security mechanism 을 자동화시킨다. 버전관리를 하듯 템플릿을 관리한다.
- Protect data in transit and at rest : 데이터에 대해서도 Encryption, Tokenization, Access control 등을 적용한다.
- Prepare for security events : 갑작스런 보안 사고에 대비해 simulation 해보고, 탐지 속도, 탐지력, 복원력 을 측정해보는 것이 좋다.
* Security 를 위해 IAM, CloudTrail(API Call 추적), Amazon VPC, Amazon CloudFront(CDN 데이터의 보안), 데이터 보안을 위한 RDS, S3, AWS KMS(Key management system), CloudFormation / CloudWatch(시뮬레이션 및 모니터링) 등을 이용하는 것이 좋다.
3. 안정성(Reliability)
비즈니스 및 고객 요구를 충족시키기 위해 장애를 예방하고 신속하게 복구할 수 있는 능력에 중점을 둔다.
기본요소, 복구계획 및 변경 처리와 같은 항목들이 고려되어야 한다.
Reliability 를 위해 고려해야할 원칙들은 다음과 같다.
- Test recovery procedures : System fail 및 fail 에 대한 recovery 상황을 테스팅하고 전략을 수립할 수 있기 때문에, 시나리오에 알맞게 recover 동작을 테스트해보는 것이 필요하다.
- Automatically recover from failure : Key Performance Indicator(KPI) 를 모니터링함으로써 이상상태에 대한 Threshold 값을 세팅할 수 있고 복구를 자동화할 수 있다.
- Scale horizontally to increase aggregate system availability : Horizontal scaling 은 Single Failure 가 전체 시스템에 영향이 미치지않게끔 구성할 수 있게 한다. 구조를 수평적으로 작게 나누고 합치는 형태의 구조를 사용한다.
- Stop guessing capacity : 온프레미스 환경의 흔한 오류 원인은 Resource 포화상태이다. 클라우드 환경에서는 Load 를 모니터링하고 System utilization 을 통해 Provisioning 을 자동화할 수 있다. (Under/Over provisioning 의 방지)
- Manage change in automation : 인프라 구성의 변화는 자동화되어야 한다.
* 사용가능한 AWS 서비스들로 AWS IAM, AWS CloudTrail, AWS Config, AWS CloudFormation, AWS KMS 등의 서비스가 있다.
4. 성능 효율성(Performance Efficiency)
IT 및 컴퓨팅 리소스를 효율적으로 사용하는데 중점을 둔다.
요구사항에 적합한 리소스 유형 및 크기, 성능 모니터링 정보를 바탕으로 한 효율성 유지와 같은 항목들이 고려되어야 한다.
Performance Efficiency 를 위해 고려해야할 원칙들은 다음과 같다.
- Democratize advanced technologies : 새로운 기술이 있을 때, 클라우드 환경에서는 쉽게 적용시킬 수 있다.
- Go global in minutes : Multiple Region 에 몇번의 클릭만으로 배포가 가능하다. 이는 고객 입장에서도 적은 비용으로 만족감을 느낄 수 있는 서비스의 특성이 된다.
- Use serverless architecture : 클라우드의 서버리스 아키텍쳐는 서버를 직접 구동하고 운용할 필요성을 크게 줄여준다.
- Experiment more often : 가상의 자동화된 환경에서 테스트는 좀 더 빠르게 이루어질 수 있다.
- Mechanical sympathy : 기술적 접근 방법을 고려한다.
* Performance Efficiency 를 위해, Auto Scaling, Amazon EBS, Amazon RDS, Amazon Route53, ElastiCache, CloudFront 와 같은 서비스들이 활용될 수 있다.
5. 비용 최적화(Cost Optimization)
불필요한 비용의 발생을 방지하고 지출 내용을 파악하여 가장 적합한 수의 적절한 리소스 사용에 초점을 둔다.
지출분석을 통해 초과비용 없이 비즈니스 요구사항을 만족시키는 조정 항목들이 고려되어야 한다.
Cost Optimization 을 위해 다음 원칙들이 고려되어야 한다.
- Adopt a consumption model : 필요한 만큼의 컴퓨팅 리소스에 대해서만 비용이 지출되어야 하고 비즈니스 요구에 따라 사용량이 조절되어야 한다. (예측해서 많이 잡거나 해서는 안된다.)
- Measure overall efficiency : 비즈니스의 전체 workload 와 output 을 측정해야 한다.
- Stop spending money on data center operations : 인프라 관리비용 자체에 돈을 더 쓰면 안된다.
- Analyze and attribute expenditure : Cloud 환경에서는 시스템의 사용량을 조회하고 비용을 산정하기 쉽다. ROI 를 측정하고 Resource 를 최적화하자.
- Use managed services to reduce cost of ownership : Cloud 환경을 이용하면 email 을 보낸다던지하는 운영의 비용이 감축된다.
* AWS Cost Explorer 를 사용해서 비용 산정량을 확인할 수 있다. AWS Budget 은 사용량에 따라 향후 사용량을 예측할 수 있게 지원한다.
또한 Resource 를 Amazon Aurora 와 같은 것을 사용하면 라이센스 비용을 절감할 수 있고, Auto Scaling 은 스케일링의 효율성을 증가시켜준다.
위와 같은 주소에서 mybucket은 버킷 이름을, photos/gargen.jpg는 해당 사진 파일에 대한 Key를 의미한다.
얼핏보면 흔한 홈페이지의 주소로 보이지만, 위의 주소는 S3 저장소에 저장되어 있는 사진 저장소의 garden.jpg 파일을 나타낸다. 즉, 해당 주소로 접근함으로써 우리는 garden.jpg 파일을 다운로드받을 수 있다. 마치 "내문서" 의 garden.jpg 처럼 말이다!
* AWS 의 Cloud 서비스 관련해서는 사실 AWS 공식 홈페이지가 제공하는 Document 가 워낙 잘 설명이 되어있기 때문에, 본 포스팅과 더불어 참조하는 것이 좋습니다.
아마존 클라우드를 사용하는 대부분의 기업에서 S3 와 더불어 CDN 을 목적으로 사용하는 솔루션이 Cloudfront 이다.
Cloudfront 는.html, .css, .js 및 이미지 파일 등의 정적 및 동적 컨텐츠를 사용자에게 더 빨리 배포할 수 있도록 지원하는 웹서비스이다.
사용자가 서비스하는 콘텐츠를 요청하면 엣지 로케이션에 있는 자원을 이용할 수 있도록 Contents Delivery 도 수행하는 역할을 한다. 이처럼 Cloudfront는 컨텐츠를 가장 적은 Hop으로 접근할 수 있는 위치로 라우팅시켜줌으로써 지연속도를 줄이고 빠른 로딩을 제공한다.
전형적인 CDN 으로써의 역할을 하지만, S3 가 일반적으로 "REST API 로 접근할 수 있는 리소스 저장소" 의 역할에 충실한 반면 Cloudfront 는 이를 직접 CDN 을 구성하게끔 만들어주는 Bridge 와 같은 역할을 하며 AWS 의 Lambda 와 같은 서비스와도 연계가 될 수 있고, 비용적인 측면에서도 좀 더 저렴한 부분이 있다.
Nginx를 사용해서 이런 식의 Proxy를 구현할 수도 있다. NginX 서버에서 요청을 받아 가까운 Edge Location 으로 라우팅을 해주고 컨텐츠 자체를 Dynamic Caching 해주면 비슷한 역할을 하는 서버 인스턴스로 구현이 가능하다. (개인적인 생각으로는 아마 Cloudfront 도 이렇게 내부적으로 동작할 가능성이 커보인다.)
